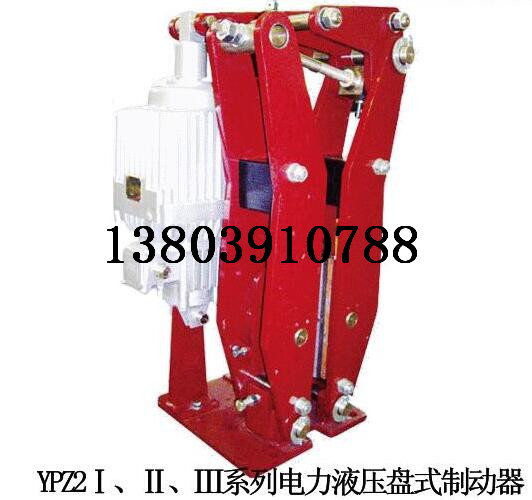

新款YPZB型盤式制動器

發布時間：2017-12-17 07:33:00 文章來源：dhzdhbrs 點擊次數：5083次

YPB型盤式制動器，以新型的單推桿電力液壓推動器作驅動裝置，主要用于起重、運輸、治金、礦山、港口、建筑等機械設備裝置中。

產品特點

內置式制動彈簧可以方便地調整，達到不同的制動力矩
各鉸點采用自潤滑軸承
隔套和銷軸采用不銹鋼，外表美觀，耐腐蝕
插入式制動塊，可以快速更換
自動補償制動塊的磨損，限位開關組成了一套完備的安全保護裝置
采用新型的無石棉制動材料，耐高溫且高而穩定的磨擦系數
推動器的電壓和頻率可以按用戶要求而定
制動器可以垂直布置在制動盤左、右二側，也可以水平布置，用于立式驅動裝置中，如回轉機構
本制動器與國外同類型產品經電腦模擬試驗，工作系數達到同一水平，零件可以互換

YPB-1型技術參數

h	h2	w1	d4	b2	l5	h1	l3	l4	b3	l1	l2	b7	l6	b6	l7	b8	h3	s1
670	27	70	18	300	300	230	80	180	120	111	190	80	100	150	140	20	14	1.25
制動盤直徑	制動盤相關尺寸								推動器型號
									ED80/6			ED50/6			ED30/6			ED23/5
d1	b1	d2	d3	b1	b4			A1	制動力 kg f-m(nm) μ =0.45
315	30	235	120	118	58			99							39(380)			28(270)
355	30	275	160	138	78			99	117(1150)			68(670)			45(440)			33(320)
400	30	320	205	160	100			99	138(1350)			81(790)			53(520)
450	30	370	205	180	125			99	159(1560)			93(910)
尺寸單位（ mm ）									依推動器型號確定的尺寸
									b		350		350		385		385
									l		440		440		455		455
									b 5		120		117		155		155
									l 8		160		160		190		190
									l 5		105		110		120		120

YPB-2型技術參數

h	h 2	w 1		d 4	b 2	l 5	h 1	l 3	l 4	b 3	l 1	l 2	b7	l6	b6	l7	b8	h3	s 1
820	330	90		22	370	375	280	130	130	140	145	205	90	150	205	172	20	14	1.6
制動盤直徑	制動盤相關尺寸									推動器型號
										ED50/6			ED80/6			ED121/6			ED201/6
d 1	b 1	d 2		d 3	b 1	b 4			A 1	制動力 kg f-m(nm) μ =0.45
400	30	300		160	150	80			180	82(800)			142(1395)			276(2700)
450	30	350		210	175	105			180	94(920)			166(1625)			315(3085)
500	30	400		260	200	130			206	108(1060)			189(1855)			362(3550)
560	30	460		320	230	160			206				218(2135)			417(4085)			637(6250)
630	30	530		390	265	195			206							480(4705)			727(7125)
710	30	610	470		305	235			206
尺寸單位（ mm ）										依推動器型號確定的尺寸
										b		450		450		445		445
										l		485		485		510		510
										b 5		155		155		148		148
										l 8		190		190		240		240
										l 5		190		190		205		205

YPB-3型技術參數

h	h 2	w 1	d 4	b 2	l 5	h 1	l 3	l 4	b 3	l 1	l 2	b 7	l 6	b 6	l 7	b 8	h 3	s 1
1100	490	120	27	410	460	370	180	180	160	170	285	110	230	225	165	30	20	1.6
制動盤直徑	制動盤相關尺寸								推動器型號
									ED121/6			ED201/6			ED301/6
d 1	b 1	d 2	d 3	b 1	b 4			A 1	制動力 kg f-m(nm) μ =0.45
560	30	440	250	215	135			346	367(3595)			509(4985)			743(7280)
630	30	510	320	250	170			346	425(4165)			590(5780)			861(8235)
710	30	590	400	290	210			376	492(4820)			683(6690)			996(9760)
800	30	680	490	335	255			376							1148(11250)
1000	40	880	690	435	355			376							1486(14560)
尺寸單位（ mm ）									依推動器型號確定的尺寸
									b		490		490		490
									l		535		535		535
									b 5		148		148		148
									l 8		240		240		240
									l 5		320		320		320

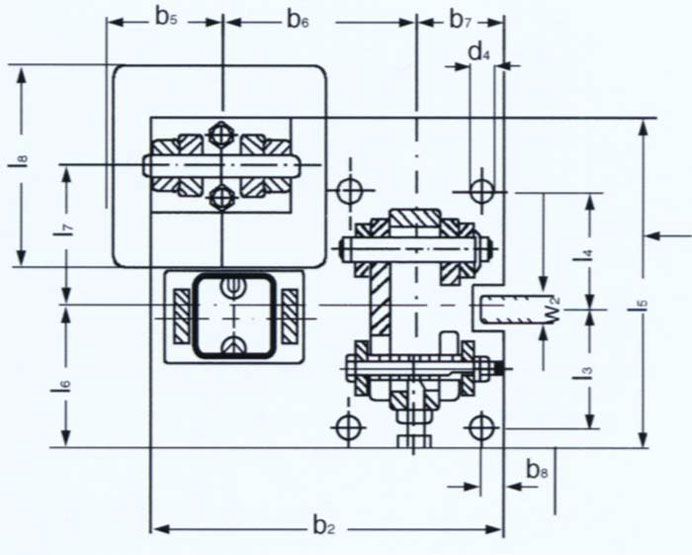

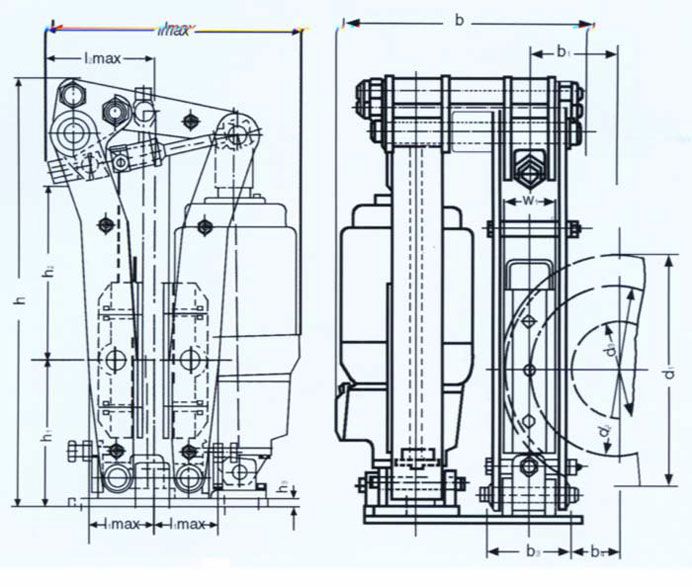

產品示意圖
